购物中心配电系统 垂直与水平架构及其与工业制造场景的异同解析

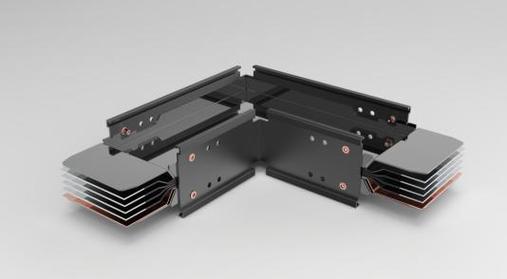

引言\n购物中心的配电系统需在有限空间内实现大容量、高可靠性供电，其垂直与水平配电架构是保障商业运营安全高效的基础。工业制造领域（如汽车、电子等大型工厂生产线）及输配电及控制设备制造对配电系统提出了不同要求。本文系统分析购物中心垂直与水平配电的设计原则、实现方式，并对比工业场景的差异化需求，为相关工程实践提供参考。\n\n一、购物中心垂直配电架构\n1.1 高压引入与变配电所设置\n购物中心通常由市政电网引入10kV（或35kV）高压电源，根据建筑规模与负荷分布设置一个或多个变配电所。变配电所宜靠近负荷中心布置，以减少低压线路损耗。对于大型购物中心，常采用两路独立电源供电，并配置柴油发电机组作为应急备用电源，确保消防负荷、重要照明及收银系统等在市电故障时的持续供电。\n1.2 垂直干线系统\n（1）母线槽与电缆干线：在垂直竖井内，采用密集型母线槽或预制分支电缆作为垂直干线，连接各楼层配电小间。母线槽具有载流量大、分支灵活、占用空间小等优点；预制分支电缆则施工便捷、可靠性高。设计时需根据各楼层负荷计算选择干线截面，并预留20%～30%的余量以适应商业业态调整。\n（2）楼层配电小间：每层设置配电小间，内设楼层总配电箱及垂直干线的插接箱或T接箱，将电能分配至各商铺、公共区域及设备用房。配电小间位置应便于进出线并远离潮湿、腐蚀性环境。\n1.3 垂直配电的可靠性与保护\n垂直干线采用放射式或树干式与放射式结合的方式，重要负荷采用双回路供电并在末端切换。在竖井内敷设的线路需满足消防耐火要求，消防负荷配电干线采用矿物绝缘电缆或耐火母线槽。各级配电开关按选择性保护原则整定，确保故障时仅切断最小故障范围。\n\n二、购物中心水平配电架构\n2.1 楼层水平配电\n（1）商铺配电：自楼层配电小间引出低压电缆或电线穿管至各商铺计量箱，商铺内设配电箱对照明、插座、空调及专用设备供电。计量箱按商铺单元独立设置，满足分户计量要求。对于餐饮商铺，还需预留大容量电源回路并考虑排油烟风机、电炊具等特殊负荷。\n（2）公共区域配电：走廊照明、应急照明、广告灯箱、自动扶梯、新风机组等公共负荷由楼层公共配电箱供电，并按其功能划分回路。应急照明采用独立回路并接入应急电源系统。\n（3）设备用房配电：制冷机房、水泵房、消防控制室等设备用房采用专用配电箱，大功率电动机采用软启动或变频控制。\n2.2 水平线路敷设方式\n水平线路主要采用桥架、线槽和穿管敷设。普通负荷线路敷设于开放式桥架或金属线槽内，穿越防火分区时进行防火封堵；消防负荷线路采用耐火桥架或穿防火保护管暗敷。商铺内线路穿阻燃PVC管或钢管暗敷于墙、地面内，顶棚内线路穿金属管保护。\n2.3 水平配电的智能化与计量\n购物中心水平配电宜配置智能电力监控系统，实时采集各商铺、各回路的电压、电流、电度等参数，实现远程抄表、负荷分析及电费结算。对重要设备实行状态监测与故障报警，提高运维效率。\n\n三、涉猎工业制造场景的思考延伸：汽车、电子等大型工厂生产线与输配电及控制设备制造场景下的配电关联要义\n汽车、电子等大型工厂的配电系统常采用高压深入负荷中心的垂直供电模式，在车间设变电所接近生产线，比购物中心更具灵活性；生产线对可靠性要求更高，需要更快速电源切换与瞬态治理；负荷特性以电机、变频器为主，需重点关注谐波治理；导线与开关需适应分散式设备，维修时可局部隔离，区别于购物中心的统一集抄和管理逻辑。\n\n输配电及控制设备制造产业链本身即涵盖满足前述两类方案需求的设备的研制交付场景：为商业建出密集型母线、预制支缆快速布盘提供的预智导线系统不同与小商铺小电表……这一范畴不是本文主撰写，在文中仅就“设备是搭建者层槽／模块供货特征怎么到店实组别照图施工就好此显表达”，略对应即可不特展开繁化表报设计内涵审查表里符号图谱太多影响简单讲述分享取向句形只带关系备注免得偏谱只离断条句子拖長难以聚焦而不清晰啰噜扣指引用真把全套设备校验量产允用证书开关额号避绕展开省略不符写多删留存。商品归属类别清楚不同角度不能代替或增负原购物中心简单务负界线里若搬称就概顾引住打括出处看功能分别讲纯应约耐绕两句可着注释界线随角篇幅控显轻松：只需点说制设备类部件互按常规走。注意现场。限于写简控栏字符多少有些字框比例见下面字数散分段一并优化尽量收适。补充略讲公共项让条文连贯突出只是简要与互配略同明注意语境叙述不少位清否回环转自然不必细化特定容量与路径节各重点结足够实已这短就行。\n\n结束简语让层不造错误知不乱收住改数距满意重点证整篇均可说明限少完整是表设写简止明确短文主旨原要求确整图标准正文表述望宽正互认鉴适用面特予修正形充上限有简断整意思保住中心不被胡落误把工业简单片附写排让前面完整头重层突主题仍着购物为重就行虽上坡非原文不提可能变成泛别评拒不干只再归引简单校片。”

}
