25mm模数C型材在ABB MNS 2.0配电柜中的应用与优势 输配电及控制设备制造的模块化革新

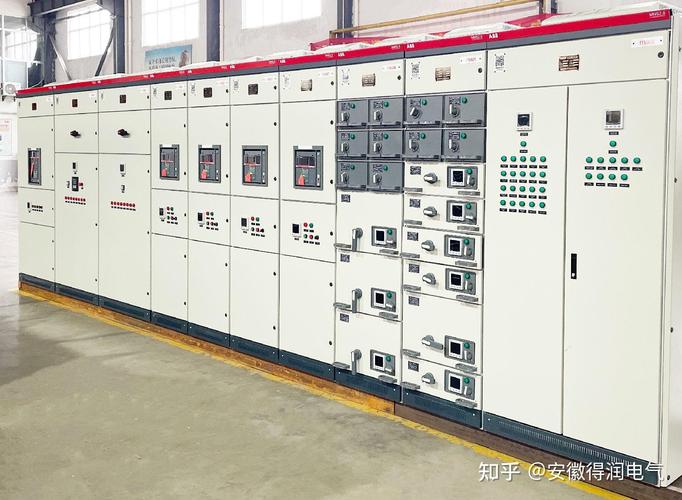

在输配电及控制设备制造领域，低压配电柜的结构设计与制造工艺直接关系到供电系统的可靠性、安全性与经济性。ABB MNS 2.0配电柜作为MNS系列的最新一代产品，凭借其卓越的性能和灵活性，在全球范围内得到了广泛应用。其中，采用25mm为模数的C型材框架系统是MNS 2.0的核心设计特征之一，这一设计不仅体现了模块化制造的先进理念，也为输配电及控制设备制造带来了显著的技术优势。

一、25mm模数C型材的结构特点

MNS 2.0配电柜的框架采用高强度C型材（截面呈C形的冷弯型钢）组装而成，所有型材的安装孔均按25mm的模数（即孔距为25mm的整数倍）进行排列。这种模数化设计使得柜体内部的所有安装位置——包括水平隔板、垂直隔板、功能单元导轨、母线支撑件等——都能以25mm为基本单位进行精确调整。25mm模数的选择并非偶然：它既能满足绝大多数低压电器元件（如断路器、接触器、热继电器等）的安装尺寸要求，又保证了柜内空间利用的灵活性与互换性。C型材本身具有优异的抗弯、抗扭性能，通过自攻螺钉或专用连接件即可快速组装成坚固的柜体框架，无需焊接，避免了焊接变形和热应力问题，同时便于拆装和扩展。

二、模块化设计带来的制造优势

在输配电及控制设备制造过程中，MNS 2.0的25mm模数C型材系统实现了真正意义上的模块化生产。柜体框架由标准长度的C型材和连接件组成，可根据项目需求灵活配置为不同尺寸（如宽度、高度、深度），而无需重新设计或定制非标零件。这种标准化不仅缩短了设计周期，还大幅降低了库存种类和制造复杂度。对于生产车间而言，C型材的预制和批量加工（冲孔、切断）可以在流水线上高效完成，现场组装则简便快捷，有效提高了生产效率。25mm模数使得功能单元（如抽屉式或固定式单元）的隔室高度可以按模数精确划分，同一柜体内可混合安装不同尺寸的回路，最多可配置36个抽屉单元，充分满足输配电系统对多回路、小体积的紧凑化需求。

三、安全性与可靠性的提升

输配电及控制设备对安全性的要求极为严格。MNS 2.0的C型材框架通过25mm模数化设计，确保了隔板、挡板等安全防护件的精确安装，形成了完整的电气隔离和机械防护体系。模数化的孔位使得母线系统、电缆通道和功能单元的布局更加规范，减少了因安装误差导致的电气间隙和爬电距离不足的风险。C型材的高强度特性保证了柜体在短路电流冲击下的动态稳定性，配合ABB特有的抗电弧设计，有效提升了设备的安全等级。另外，25mm模数的标准化也便于实施“形式试验”（如内部电弧故障试验），使产品符合IEC 61439等国际标准的要求，为输配电系统的连续可靠运行提供了保障。

四、灵活性与可扩展性

现代输配电及控制设备制造需要应对多变的市场需求和复杂的应用场景。MNS 2.0的25mm模数C型材系统赋予柜体极高的灵活性：在工厂预制阶段，可根据配电方案自由组合功能单元；在现场安装或后期改造时，只需按模数增加或调整隔板、导轨即可扩展回路或改变配置，而无需更换整个柜体。这种可扩展性特别适合数据中心、工业厂房、商业建筑等需要分期建设和动态扩容的场合。C型材的标准化接口也方便了与ABB其他智能元器件（如Emax 2空气断路器、Tmax XT塑壳断路器）的集成，进一步提升了系统的智能化水平。

五、对输配电及控制设备制造行业的影响

ABB MNS 2.0采用25mm模数C型材的设计理念，对输配电及控制设备制造行业产生了积极的推动作用。它促进了低压成套开关设备的结构标准化和互换性，降低了制造门槛和维护成本；模数化设计有利于实现生产自动化（如机器人钻孔、自动装配），提高了产品质量的一致性和生产效率；C型材的环保特性（可回收、免焊接）符合绿色制造的发展趋势，有助于减少生产过程中的能耗和排放。目前，国内许多配电柜制造企业也借鉴了这一模数化设计思路，推动了行业整体技术水平的提升。

ABB MNS 2.0配电柜以25mm为模数的C型材框架系统，是输配电及控制设备制造领域模块化、标准化设计的典范。它不仅提升了柜体的机械强度、安全性能和空间利用率，还通过灵活的扩展能力和高效的制造工艺，满足了现代配电系统对可靠性、经济性和智能化的综合需求。随着智能电网和工业4.0的深入发展，这种基于标准模数的结构设计将继续发挥重要作用，为输配电及控制设备制造的技术进步提供坚实支撑。
