新人必备架空输电线路基础知识图文详解（输配电及控制设备制造方向）

一、引言

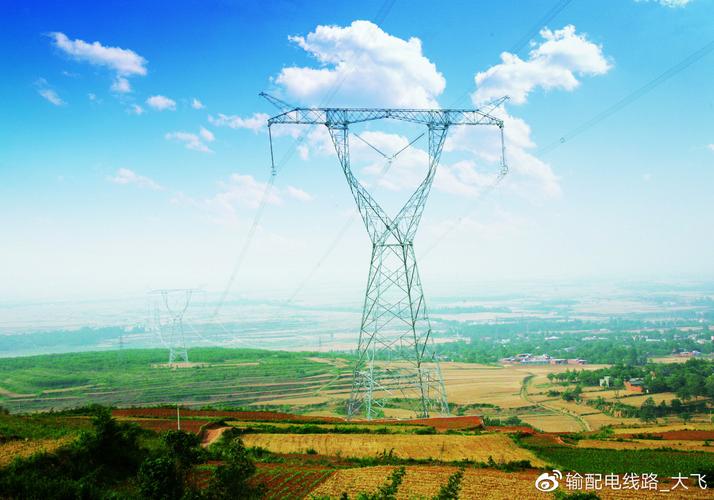

架空输电线路是电力系统的重要组成部分，承担着将电能从发电厂或升压站输送至负荷中心的关键任务。对于输配电及控制设备制造领域的新人而言，掌握架空输电线路的基础知识，不仅有助于理解设备应用场景，更能为产品设计、选型与质量控制提供理论支撑。本文以图文结合的方式，系统梳理架空输电线路的构成、分类、关键设备及制造要点，助力新人快速入门。

二、架空输电线路的基本构成

架空输电线路主要由基础、杆塔、导线、绝缘子、金具、接地装置及附属设施（如避雷线、间隔棒等）组成。下图展示了典型架空输电线路的组成：

[示意图：架空输电线路组成]
避雷线（地线）
│
绝缘子串
│
导线 ──── 金具 ──── 杆塔
│                 │
基础                接地装置

基础：支撑杆塔，传递荷载至地基，常见型式有现浇混凝土基础、预制基础、桩基础等。
杆塔：支撑导线和避雷线，按材料分为钢筋混凝土杆、铁塔、钢管杆等；按受力分为直线塔、耐张塔、转角塔等。
导线：传导电流，常用钢芯铝绞线（ACSR）、铝合金绞线等，需具备良好的导电性能和机械强度。
绝缘子：隔离导线与杆塔，按材料分为瓷绝缘子、玻璃绝缘子、复合绝缘子。
金具：连接和固定导线、绝缘子及杆塔，包括悬垂线夹、耐张线夹、连接金具、防护金具等。
接地装置：将雷电流引入大地，保障人身和设备安全。
避雷线：架设于杆塔顶部，防止雷击导线。

三、架空输电线路的分类

按电压等级：低压（≤1kV）、中压（1kV~35kV）、高压（35kV~220kV）、超高压（330kV~750kV）、特高压（≥1000kV）。
按回路数：单回路、双回路、多回路。
按杆塔型式：架空线路可分为架空裸导线线路和架空绝缘导线线路。

四、关键输配电及控制设备制造要点

1. 导线制造

导线是输送电能的核心载体，制造工艺直接影响线路损耗与寿命。常用导线为钢芯铝绞线，其制造流程包括：铝杆连铸连轧→拉丝→绞合→复绕。关键技术在于控制铝单线的导电率（≥61%IACS）和绞合节径比，确保机械强度与导电性能平衡。

2. 绝缘子制造

瓷绝缘子：以粘土、石英、长石为原料，经球磨、成型、上釉、烧成制成，需满足机电性能要求。
玻璃绝缘子：钢化玻璃制成，具有零值自破特性，便于维护。
复合绝缘子：由玻璃钢芯棒、硅橡胶伞裙和金属端件组成，重量轻、耐污闪性能好，制造中需严格控制界面粘接工艺。

3. 金具制造

金具多采用铸造、锻造或冲压工艺，材料以铝合金、钢为主。制造要点包括：热镀锌防腐处理（锌层厚度≥70μm）、握力试验（如耐张线夹握力≥95%导线计算拉断力）、疲劳性能测试等。

4. 杆塔制造

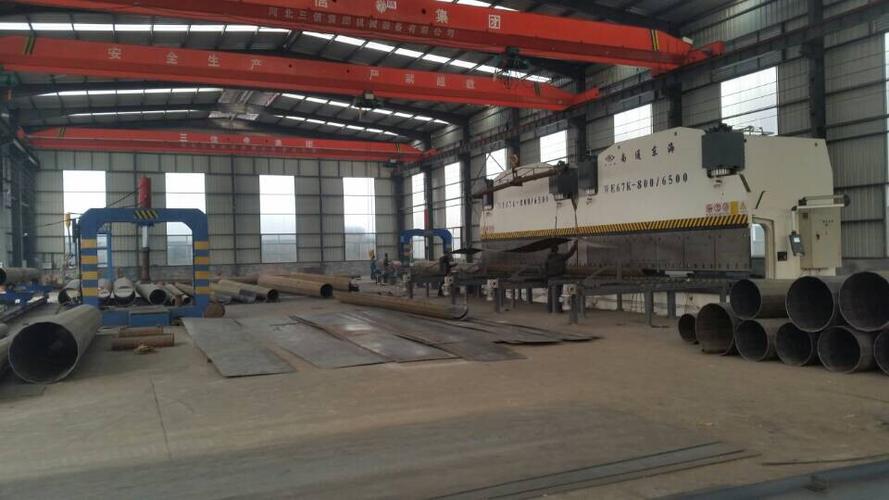

铁塔制造涉及放样、下料、制孔、组装、焊接、热镀锌等工序。关键控制点：焊缝质量（超声波检测）、构件尺寸精度（±2mm）、镀锌层附着性。钢管杆则采用卷板焊接或无缝钢管加工。

5. 避雷线（地线）制造

通常采用镀锌钢绞线或铝包钢绞线，制造工艺与导线类似，但需注重锌层均匀性和抗腐蚀性能。OPGW（光纤复合架空地线）还需集成光纤单元，制造中需保证光纤衰减指标。

五、图文详解：输电线路中的控制设备

现代架空输电线路集成多种控制与监测设备，对制造提出更高要求：

故障定位装置：利用行波测距原理，安装于杆塔，制造需考虑电磁兼容与防护等级（IP65以上）。
在线监测系统：监测导线温度、弧垂、振动、覆冰等，传感器制造需满足宽温域（-40℃~+85℃）工作。
智能巡检机器人：沿地线行走，搭载可见光与红外摄像头，制造涉及机械结构、自主导航与无线通信模块。

六、常见故障与制造质量关联

| 故障类型 | 可能原因 | 制造环节控制点 |
|---------|---------|--------------|
| 导线断股 | 金具磨损、振动疲劳 | 导线耐振性能、金具握力与表面光洁度 |
| 绝缘子闪络 | 污秽、零值 | 复合绝缘子伞裙爬电比距、瓷绝缘子釉面质量 |
| 杆塔倾斜 | 基础沉降、材料强度不足 | 基础混凝土强度、塔材镀锌层厚度 |
| 金具锈蚀 | 镀锌层不达标 | 热镀锌工艺参数控制 |
